GERDAU-AZA CHile
Concurso Edificio Administración GERDAU-AZA, Santiago, Chile

El edificio para las oficinas administrativas de Gerdau AZA S.A. se ha diseñado con los siguientes conceptos:
1. Conceptos arquitectónicos de imagen corporativa:

1.1. Arquitectura que emplea el acero como material característico, de valor estético, a la vista y expresando “didácticamente” su concepción estructural y el rol de los distintos elementos que conforman la estructura y el edificio en ge-neral. Uso de perfiles de acero laminado fabricados por Gerdau en Chile y en el mundo.

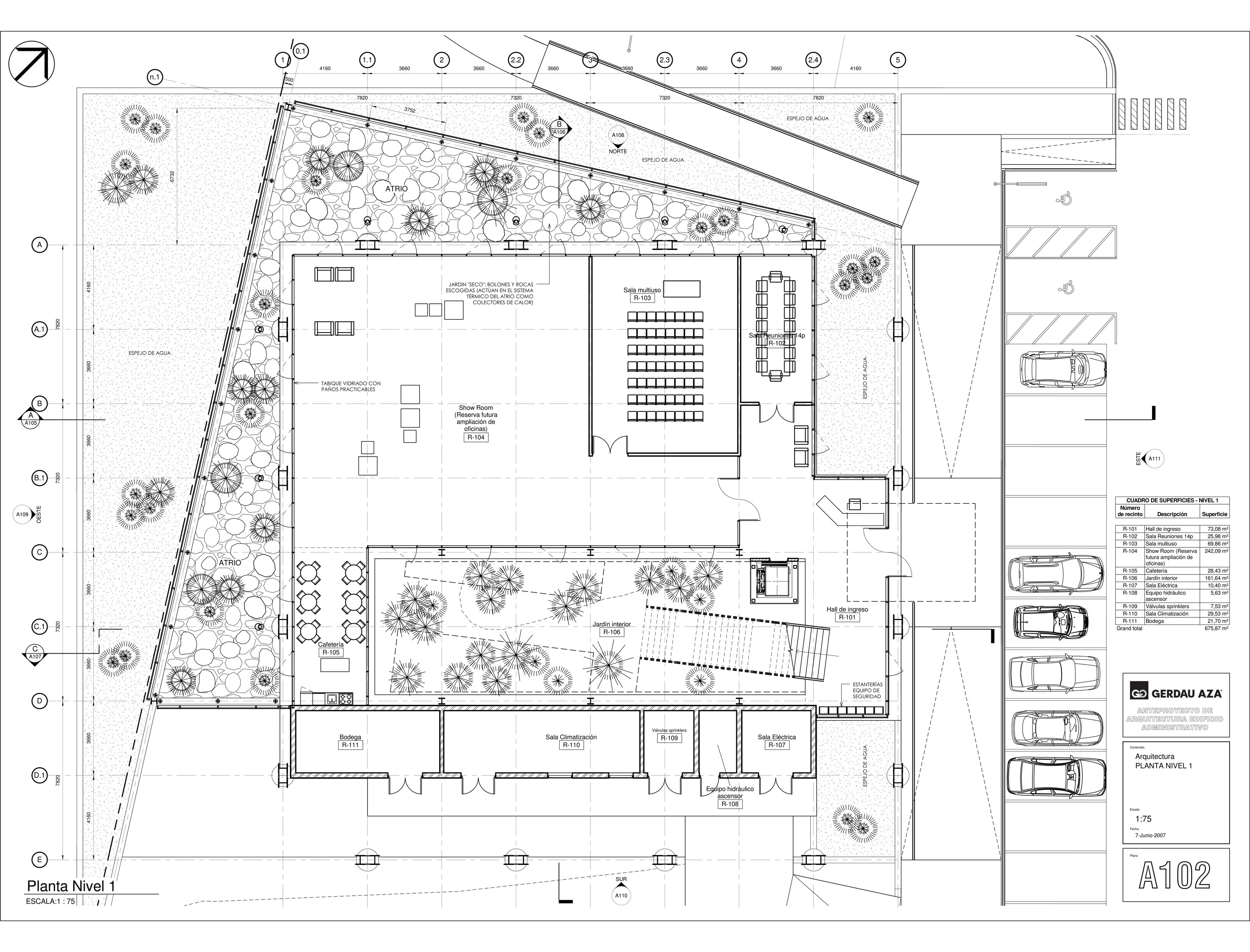

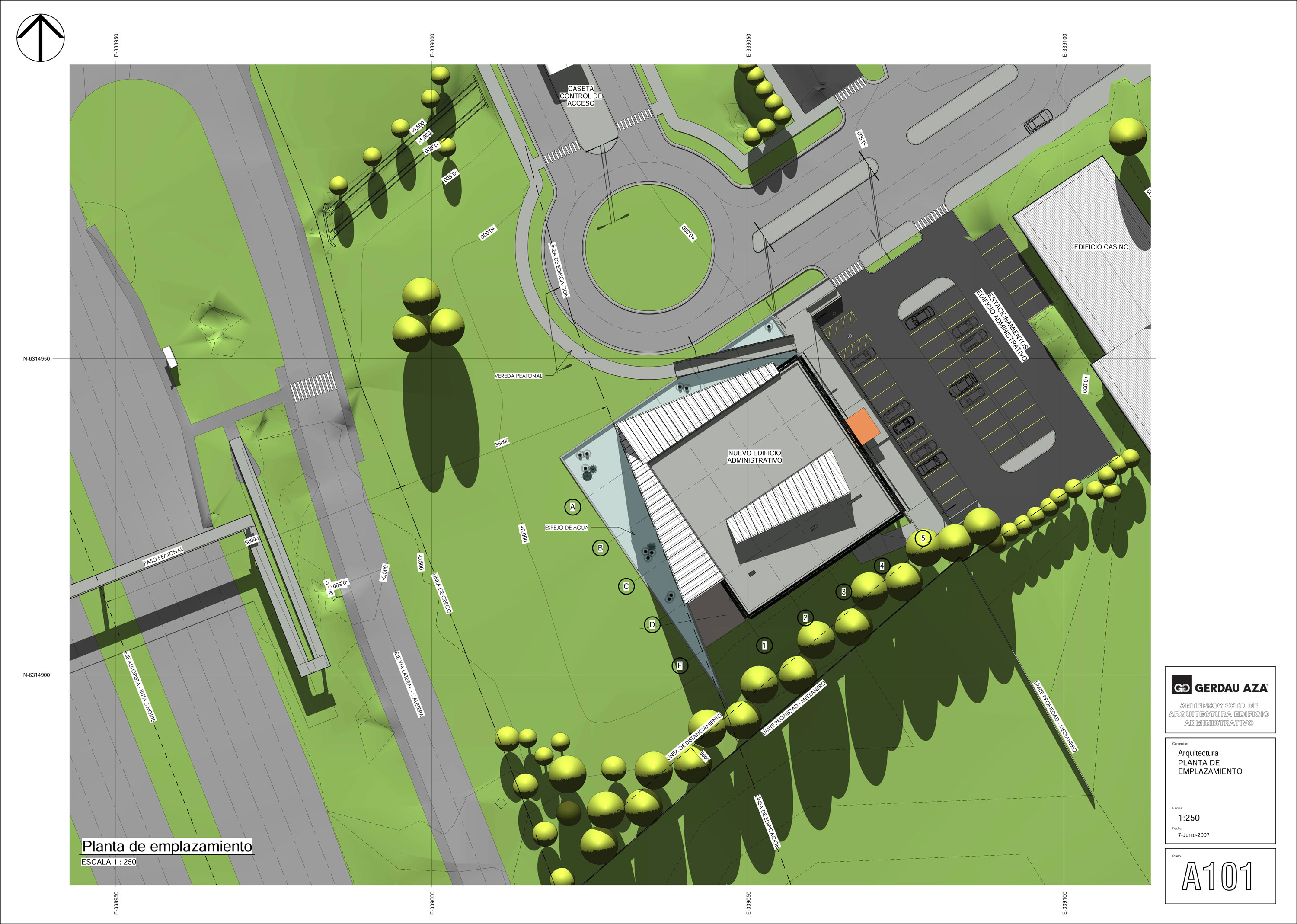

1.2. Se ha buscado un diseño con altura suficiente como para darle presencia ur-bana y paisajística, mostrándose desde la Ruta 5 Norte, y que otorgue al edi-ficio la capacidad de incorporarse al conjunto total de la planta industrial con un valor adecuado a su programa. Para esto el edificio levanta los dos pisos originales —concebidos en las bases como una condición funcional—, sobre un primer nivel destinado a salón de exhibición y visitas.
1.3. Diseño arquitectónico moderno, aprovechando las características estructura-les y estéticas del acero, flexibilidad funcional con mínima interferencia es-tructural, transparencia y luminosidad, y el complemento de materiales cons-tructivos actuales y compatibles con el medio ambiente y el aprovechamiento eficiente de la energía.

 2. Solución funcional:

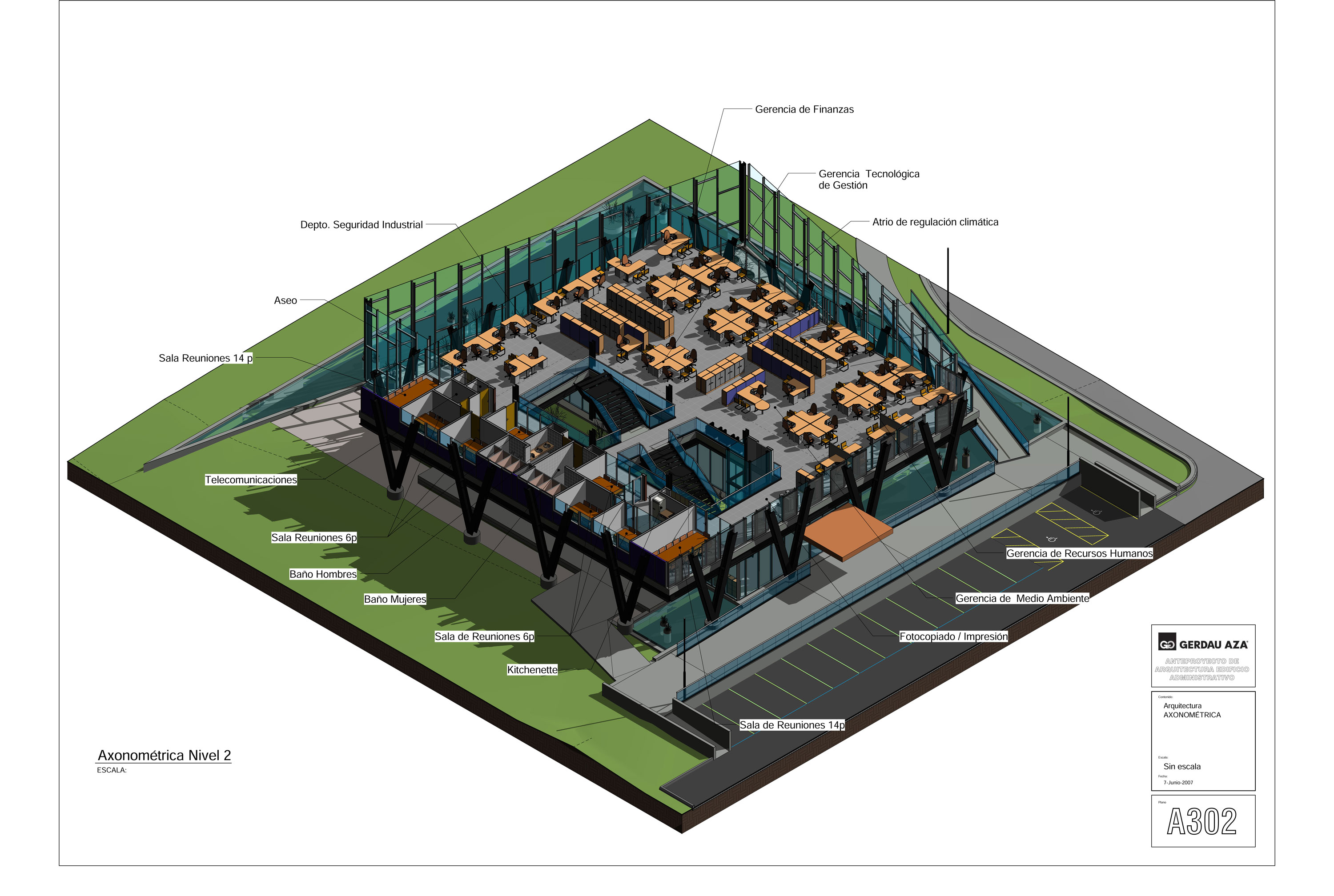

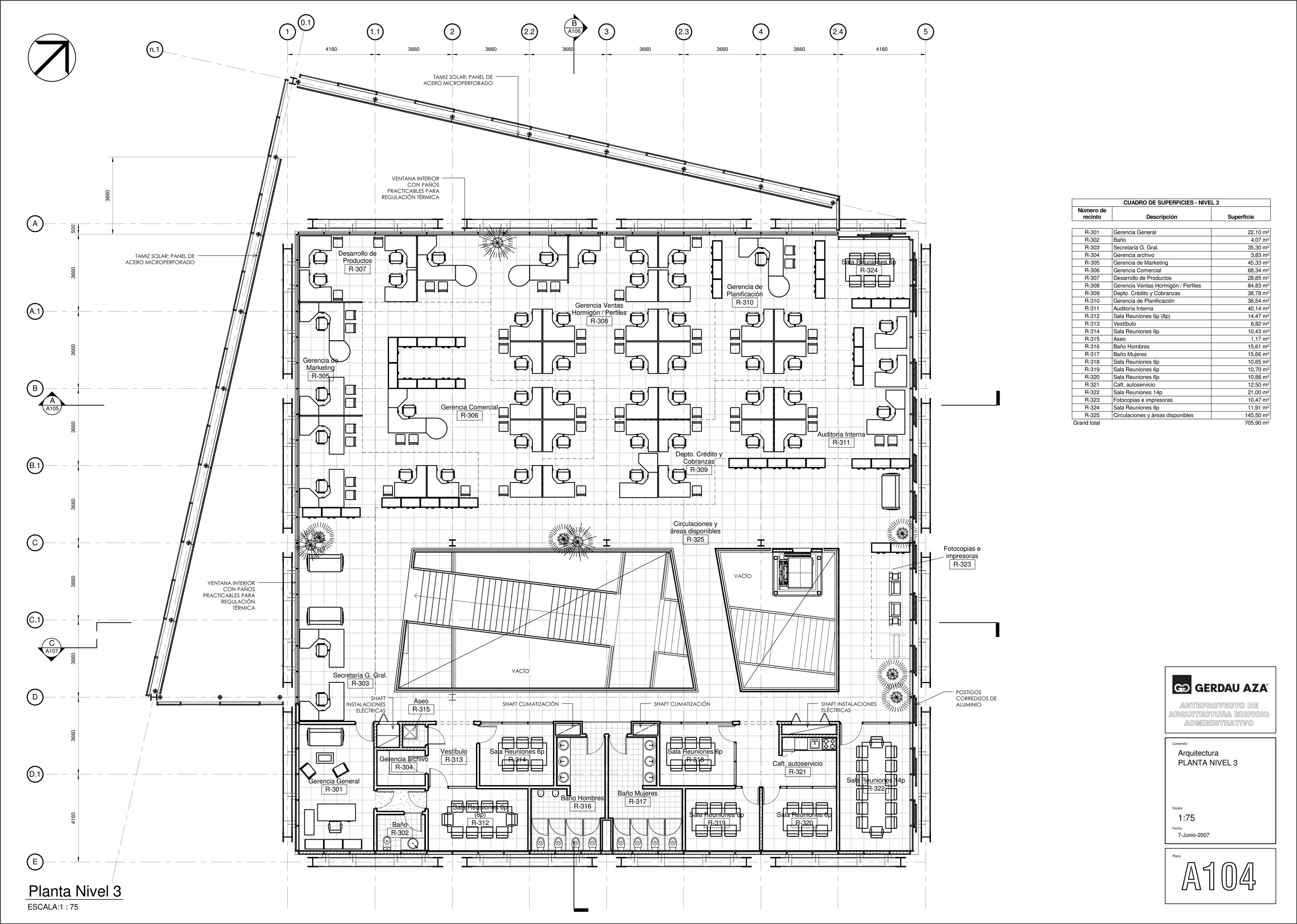

2.1. Plantas libres diseñadas para ofrecer amplias superficies de oficina flexible tipo paisaje. Todo el edificio modulado en 4’ x 4’ (1220 x 1220 mm).
2.2. Diseño estructural de eficiente desempeño sísmico en base a un perímetro arriostrado que toma las cargas sísmicas y permite plantas despejadas sin pila-res.
2.3. Piso falso accesible en toda la superficie de los niveles 2 y 3 que permite total flexibilidad de instalaciones y faculta la reorganización de la planta (estacio-nes de trabajo, equipos e instalaciones asociadas) con gran rapidez. Este dispositivo hace de la planta libre un verdadero recurso de trabajo que se adapta permanentemente a las necesidades cambiantes.

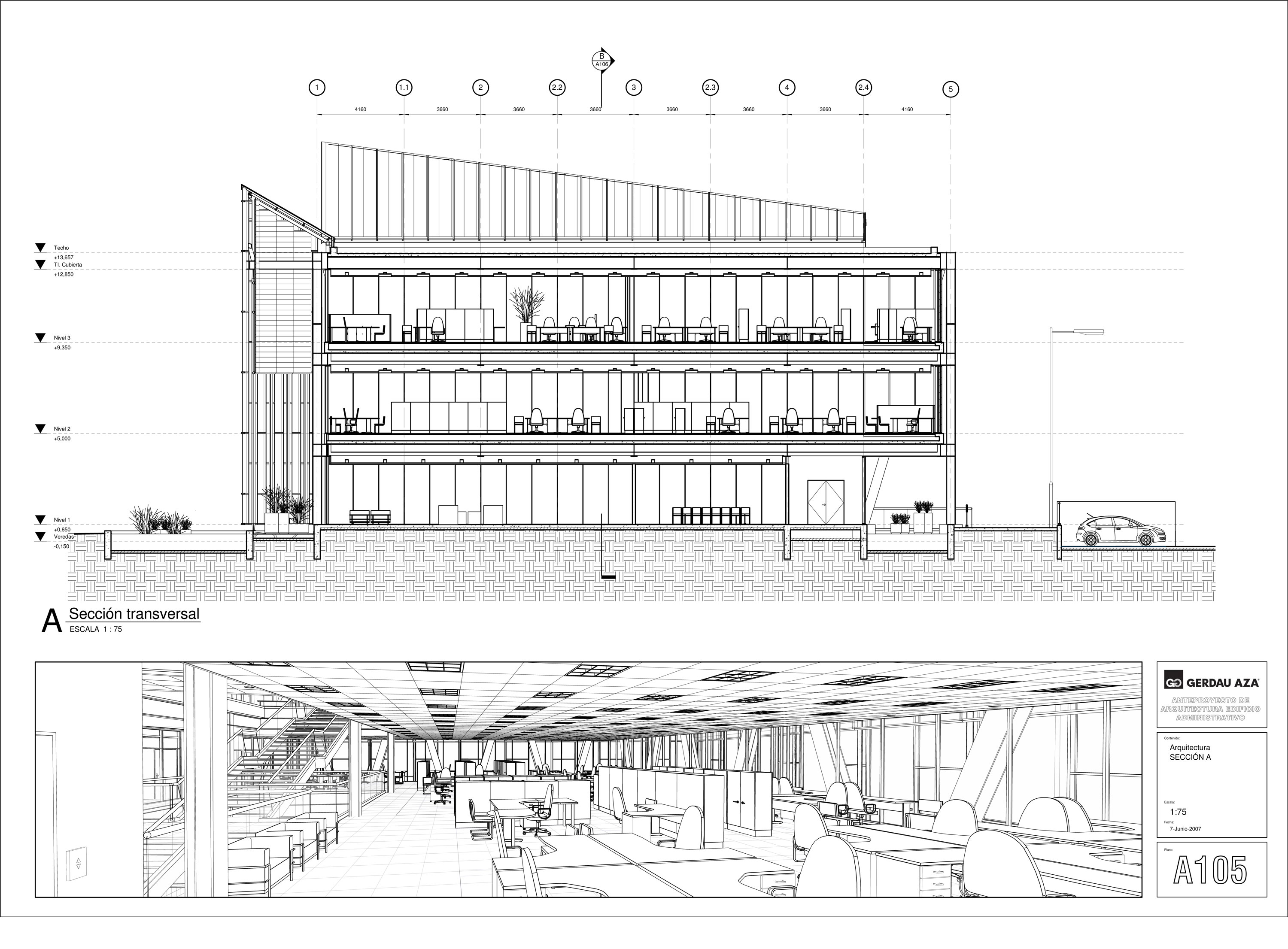

2.4. Cielo falso modular registrable instalado a 2,9m sobre el piso terminado, altu-ra que confiere luminosidad natural a la planta. Instalaciones de alumbrado complementario con distribución homogénea.
2.5. En el diseño se ha procurado la inclusión recurrente de elementos paisajísti-cos y de vegetación al interior del edificio para propiciar un ambiente natural, fresco y positivo.

3. Diseño para el aprovechamiento de la energía:

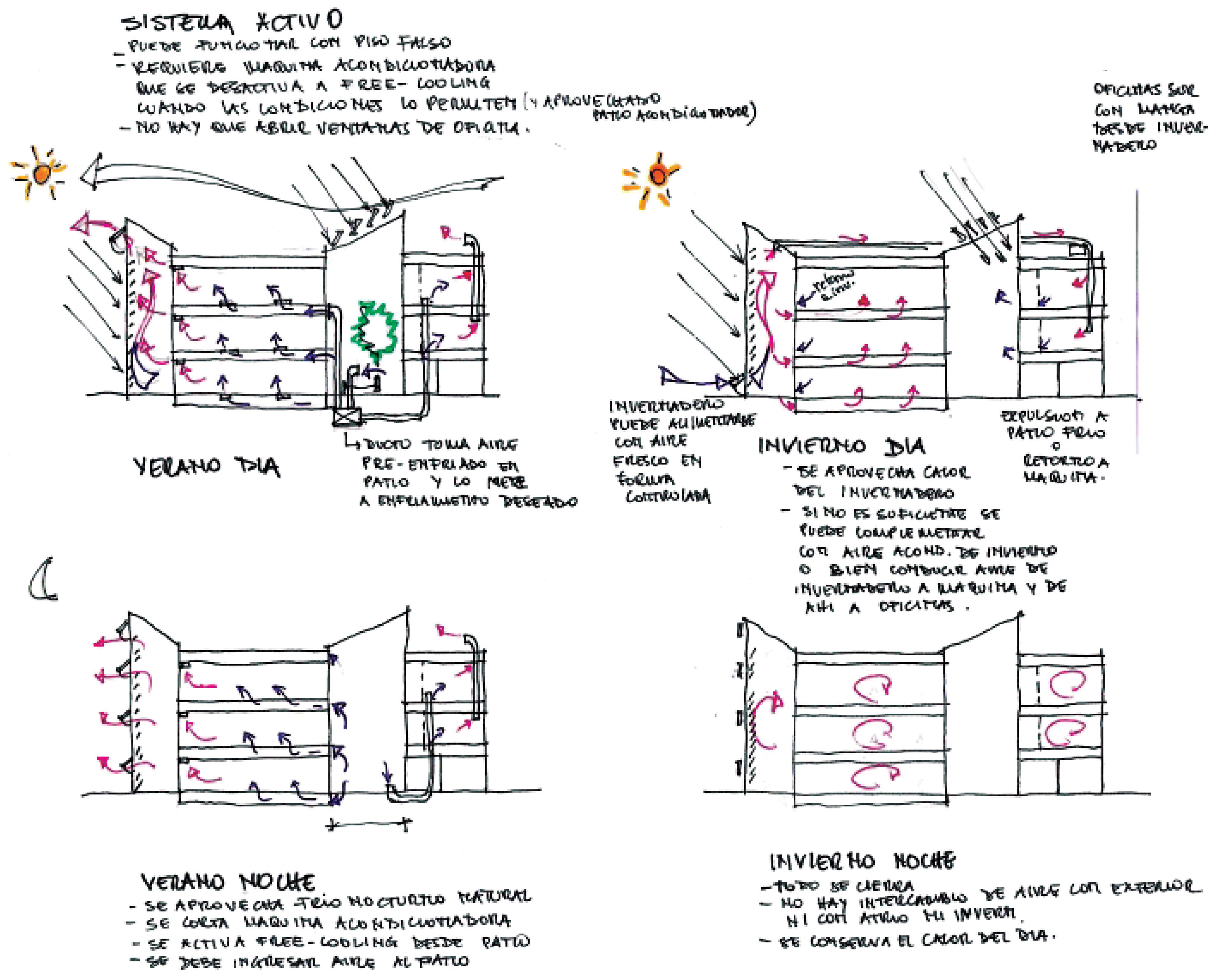

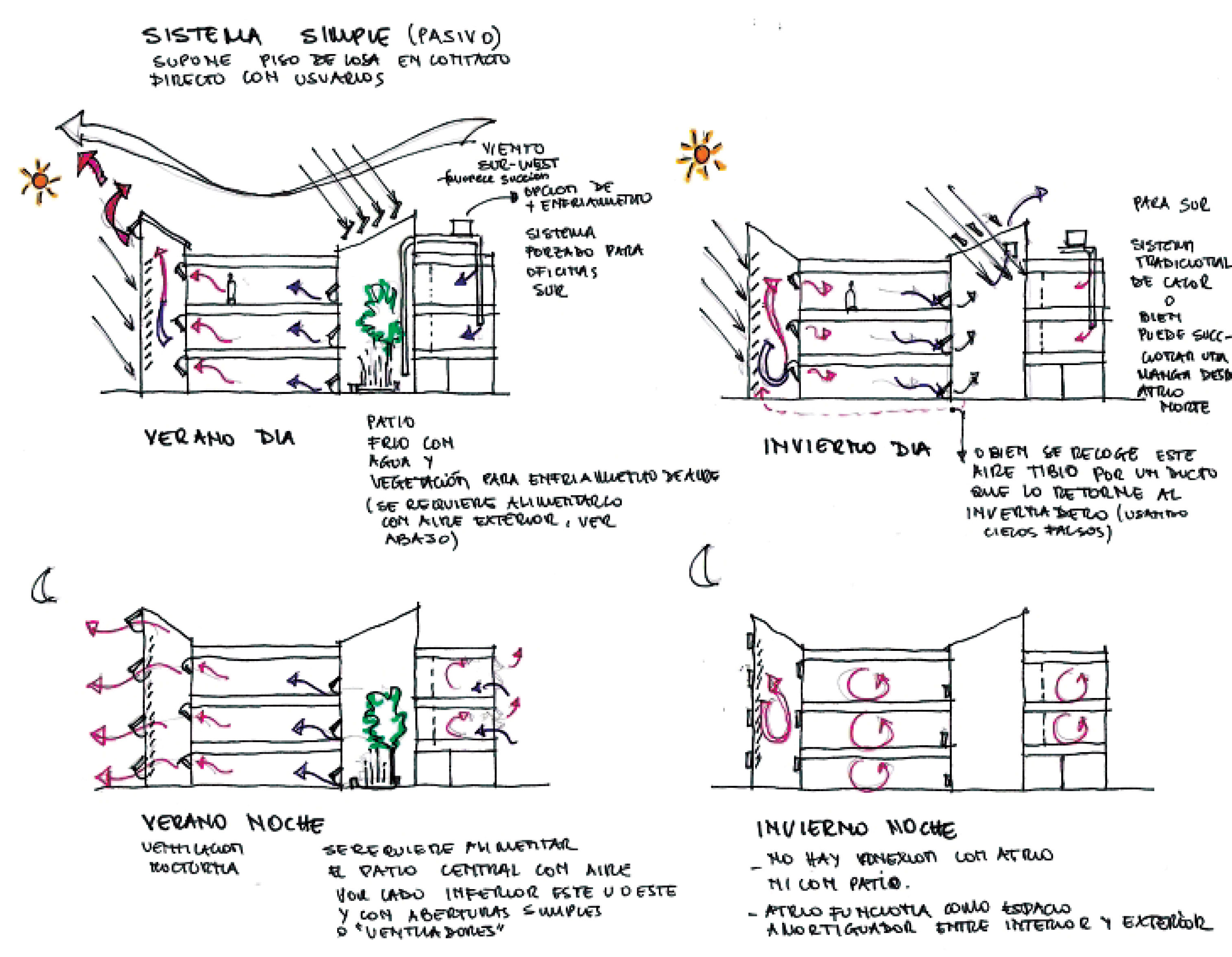

3.1. Ver esquemas adjuntos con dos alternativas: sistema activo o un sistema pa-sivo simple. Ambos combinan los recursos arquitectónicos (atrio, patio cen-tral, piso y cielo falso) para implementar un sistema de flujos de aire y de ventilación natural que complementará al sistema de climatización mecaniza-do (en climas de temperaturas extremas) o actuará por sí mismo cuando las condiciones climáticas lo permitan (free-cooling o temperación). Se pretende un ahorro de energía.

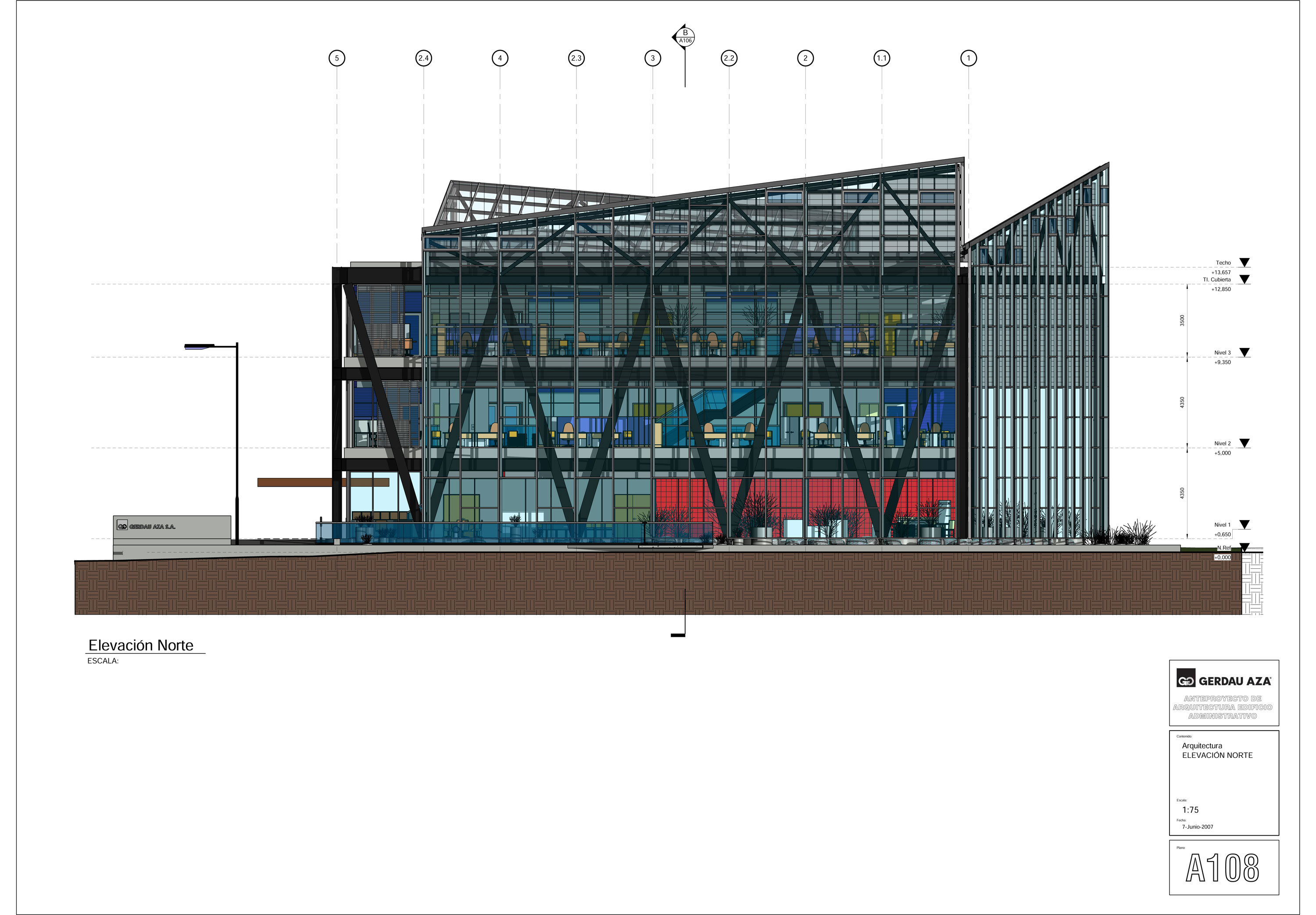

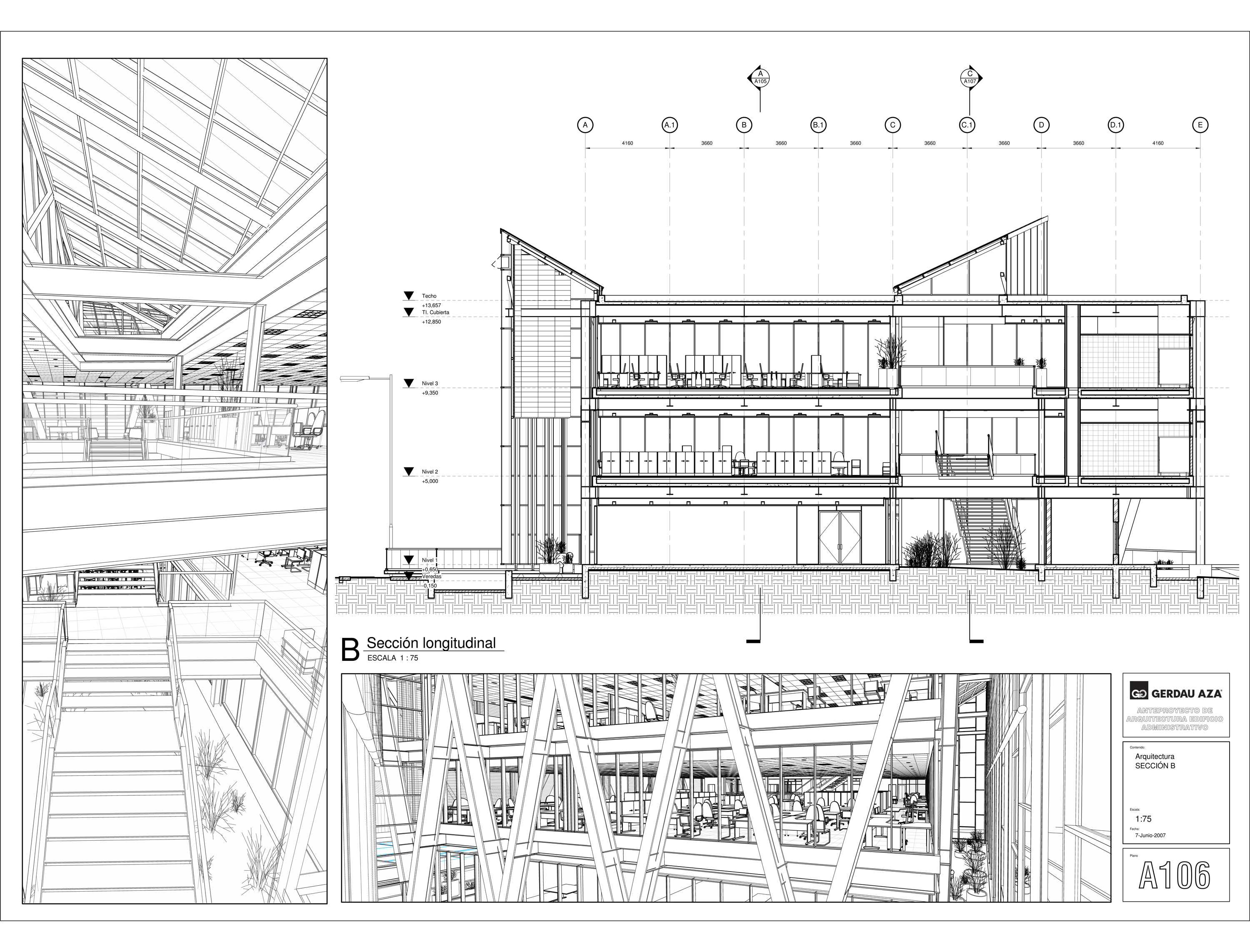

3.2. Se ha dotado al edificio con un atrio lateral orientado al Norte y al Oeste, concebido como un dispositivo acondicionador de regulación térmica de la energía solar pasiva. El Atrio aprovechará el efecto invernadero provocando un flujo de aire por convección que otorgará aire entibiado en otoño-invierno y ventilación cruzada natural en primavera-verano y, de manara análoga, noche-día. El atrio será conformado por una estructura de acero que sostiene un ventanal de cristales simples con aberturas controlables en la base y en la par-te superior. Por el interior, a unos 70cm del cristal se ha instalado un panel de acero micro perforado que tamizará la radiación solar directa sin bloquear la vista hacia el exterior y que colectará calor para acelerar el efecto de convec-ción.

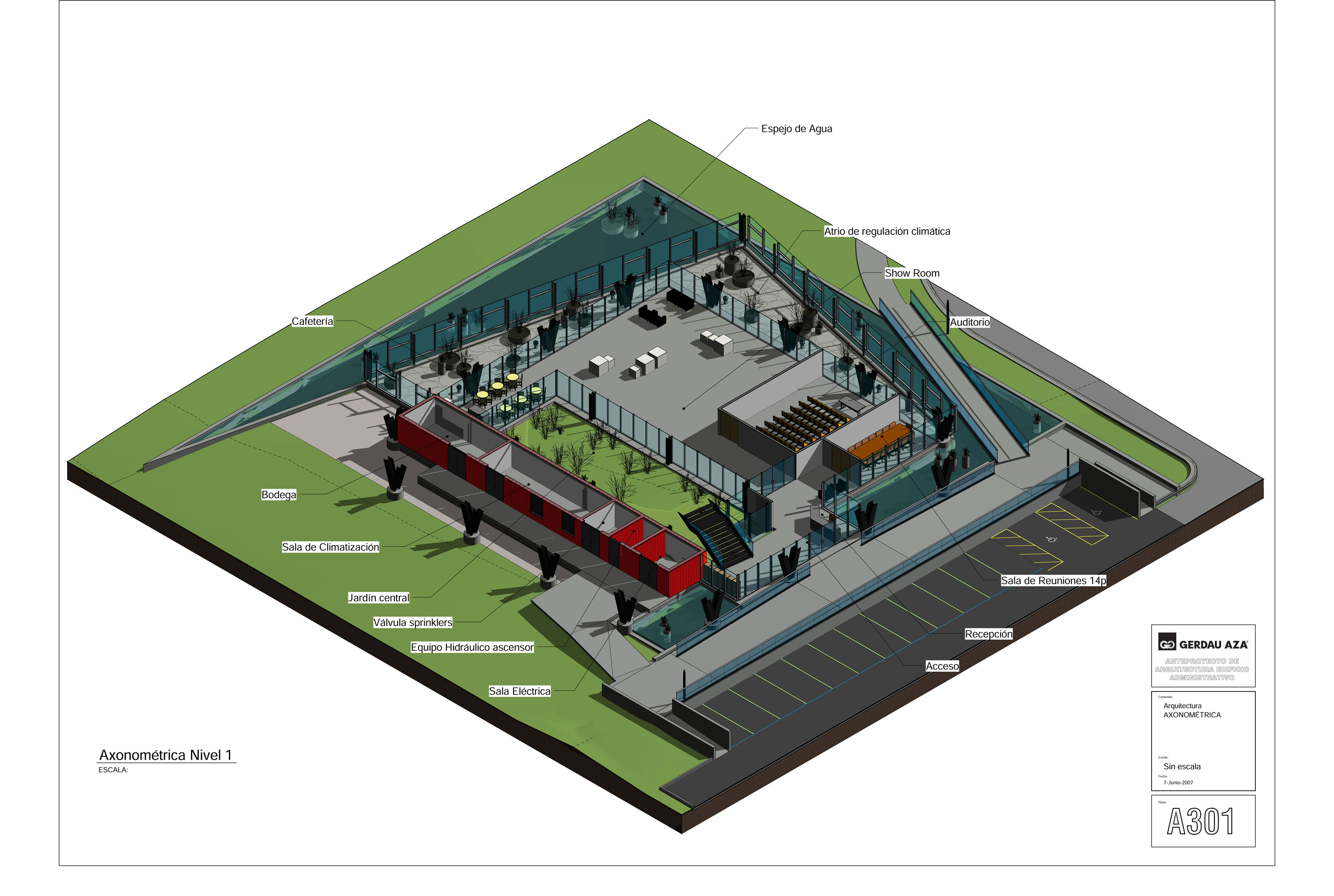

3.3. Se ha dotado al edificio de un patio central para otorgar luz al centro de la planta y para actuar en conjunto con el atrio. Los esquemas muestran diferen-tes alternativas que deberán estudiarse en el proyecto, incorporando elemen-tos naturales como agua en movimiento, etc.
3.4. En etapa de arquitectura e ingeniería de detalles es posible desarrollar una integración con el espacio bajo el piso falso que actuará como plenum de distri-bución de aire acondicionado, incorporando aire filtrado desde el lado sur para un free-cooling en verano, o aire tibio desde el atrio en el invierno, y en cualquier época del año en que las condiciones lo permitan.

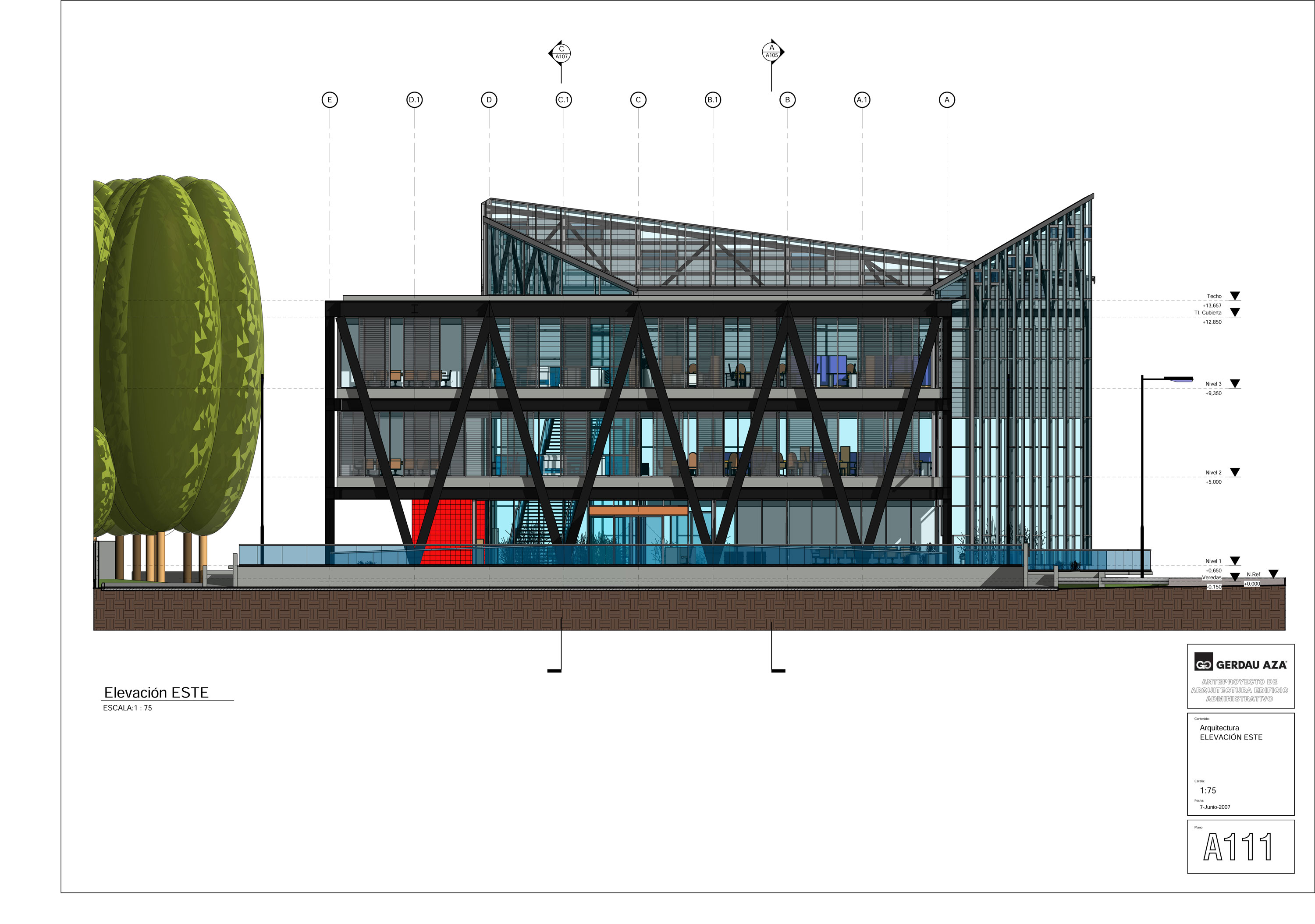

3.5. La fachada Este se ha diseñado vidriada de piso a cielo con termopaneles y provista de un sistema de postigos corredizos que protegen del sol y viento.
3.6. La fachada Sur se diseña con un predominio de paneles opacos aislantes.

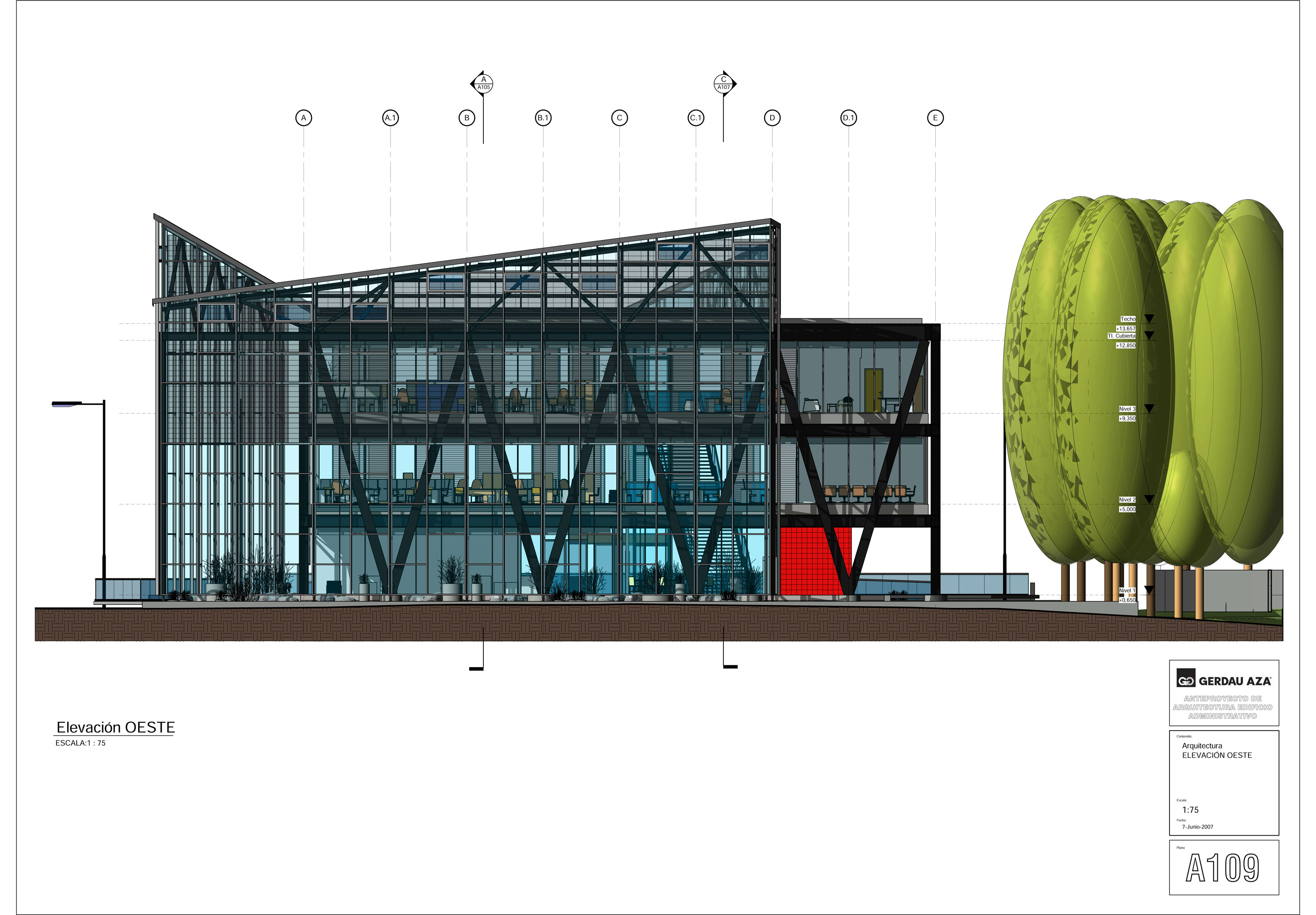

3.7. Las fachadas interiores Norte y Oeste (ejes 1 y A) se diseñan cerradas con termopaneles, provistas de paños practicables que permitirán la regulación del flujo de aire desde y hacia el Atrio (según se determine en el proyecto).

4. Especificaciones generales:

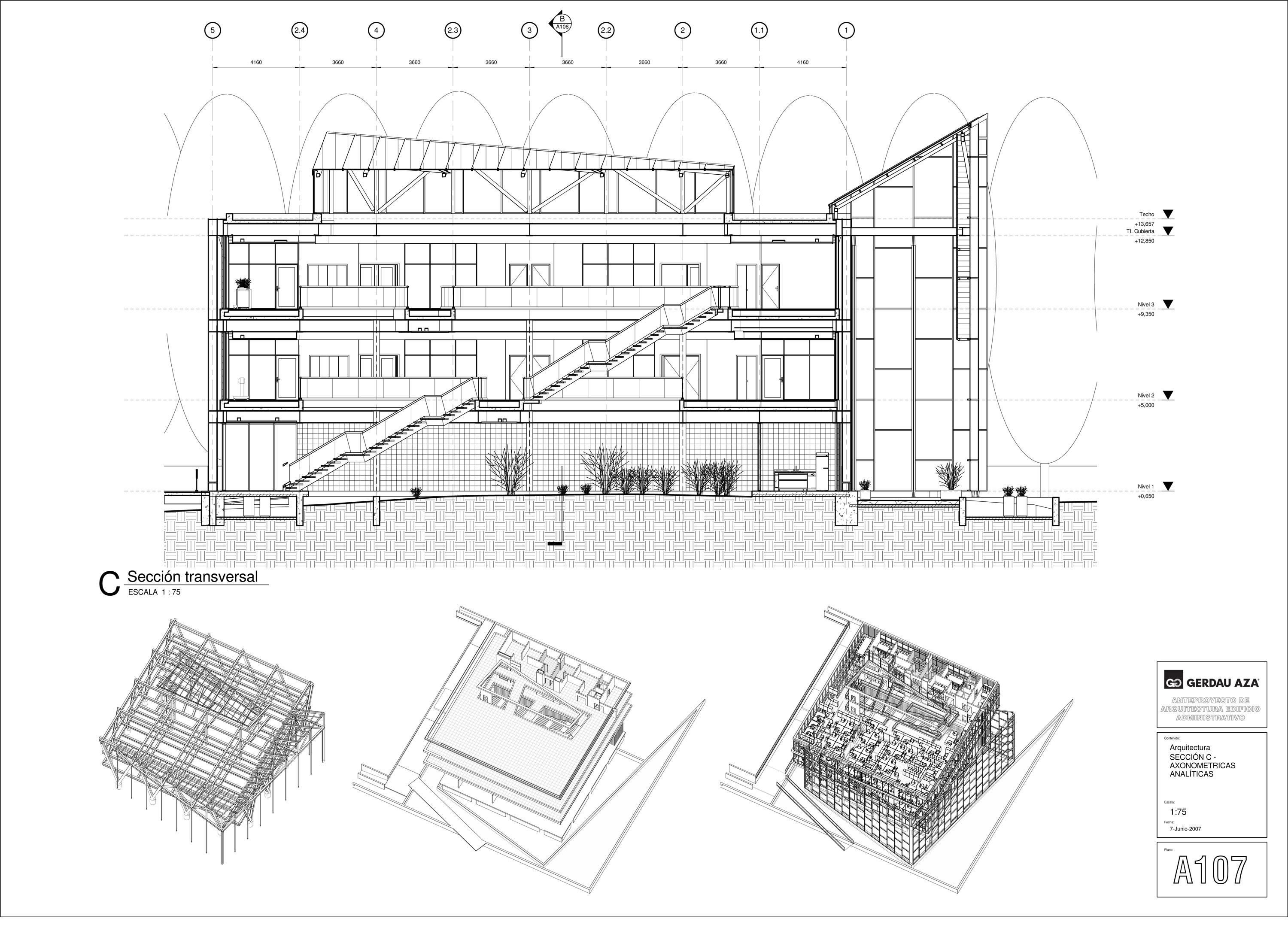

4.1. Estructura de acero diagonalizada y losas colaborantes de hormigón armado (posible utilización de placa colaborante de acero para mayor velocidad de construcción).
4.2. Piso falso modular accesible provisto de palmetas simples o equipadas con instalaciones eléctricas de fuerza y corrientes débiles y unidades de climati-zación personales. Redes eléctricas flexibles bajo el piso.
4.3. Cielo falso modular de palmetas de fibra mineral de 610 x 610mm. Equipado con luminarias fluorescentes de 2’ x 2’ o focos fluorescentes compactos. Dotados de espacio libre accesible para instalaciones.
4.4. Puertas lisas de madera, pintadas o enchapadas en tulipa natural. Marcos de aluminio o acero (a determinar en el proyecto). En recintos técnicos en primer piso se emplearán puertas de acero.
4.5. Ventanas de estructura de aluminio y cristales termopaneles. Dotadas de paños practicables.
4.6. Divisiones interiores opacas: tabique de construcción seca de plancha de ye-so-cartón y estructura de acero galvanizado liviano (Metalcón o similar).
4.7. Divisiones interiores vidriadas con estructura de aluminio y cristal de seguri-dad (laminado).
4.8. Baños equipados con artefactos con fluxómetro. Terminaciones interiores con cerámica tipo porcelanato en pisos y muros. Divisiones de cabinas sanitarias modulares. Vanitorios con grifos de flujo temporizado para ahorro de agua. Cocinillas provistas de mueble base y colgado con puertas y cubierta de me-lamina posformable.
4.9. Ascensor hidráulico.
4.10. Climatización: se diseñará un sistema de climatización de aire acondicionado para el verano y calefacción por agua caliente en el invierno, complementado por el sistema solar pasivo. En el proyecto es posible estudiar el uso de los re-cursos geotérmicos del terreno obteniendo agua de las napas a temperaturas base entre 8º y 12º C lo que representa un ahorro de energía, o empleando el espejo de agua según la época del año.
4.11. Protección contra incendio por medio de un sistema automático de rociado-res (sprinklers) que utilizará como reserva de agua de incendio el espejo de agua.


No adjudicado.
